ระบบระบายความร้อนของแกนหมุนของ Nesting CNC Router คืออะไร?

ในฐานะซัพพลายเออร์ของเราเตอร์ Nesting CNC ฉันมักพบคำถามจากลูกค้าเกี่ยวกับระบบระบายความร้อนของสปินเดิล สปินเดิลเป็นหัวใจสำคัญของ Nesting CNC Router และประสิทธิภาพของมันส่งผลโดยตรงต่อคุณภาพและประสิทธิภาพของกระบวนการตัดเฉือน ระบบระบายความร้อนที่เหมาะสมมีความสำคัญอย่างยิ่งต่อการรักษาประสิทธิภาพสูงสุดของสปินเดิลและยืดอายุการใช้งาน ในบล็อกโพสต์นี้ ฉันจะเจาะลึกรายละเอียดของระบบระบายความร้อนของสปินเดิลของ Nesting CNC Router

เหตุใด Spindle จึงต้องการการระบายความร้อน?

เมื่อแกนหมุนของ Nesting CNC Router ทำงาน จะทำให้เกิดความร้อนในปริมาณมาก ความร้อนนี้ส่วนใหญ่เกิดจากการเสียดสีระหว่างเครื่องมือตัดกับชิ้นงาน รวมถึงความต้านทานไฟฟ้าภายในมอเตอร์สปินเดิล หากความร้อนไม่กระจายออกไปอย่างมีประสิทธิภาพ อาจเกิดปัญหาต่างๆ ตามมาได้

ประการแรก ความร้อนที่มากเกินไปอาจทำให้เกิดการขยายตัวทางความร้อนของส่วนประกอบของสปินเดิลได้ การขยายตัวนี้สามารถเปลี่ยนการจัดตำแหน่งแกนหมุนที่แม่นยำ ส่งผลให้การตัดเฉือนไม่ถูกต้องและผิวสำเร็จของชิ้นงานไม่ดี ประการที่สอง อุณหภูมิสูงอาจทำให้น้ำมันหล่อลื่นและแบริ่งภายในสปินเดิลเสื่อมคุณภาพลง ลดอายุการใช้งานและเพิ่มความเสี่ยงต่อความล้มเหลวทางกล ในที่สุด การสัมผัสกับความร้อนสูงเป็นเวลานานอาจทำให้ฉนวนไฟฟ้าของมอเตอร์สปินเดิลเสียหายได้ ซึ่งนำไปสู่การลัดวงจรและอันตรายด้านความปลอดภัยที่อาจเกิดขึ้น

ประเภทของระบบทำความเย็น

ส่วนใหญ่ระบบระบายความร้อนมีสองประเภทที่ใช้สำหรับแกนหมุนของเราเตอร์ CNC แบบซ้อน: การระบายความร้อนด้วยอากาศและการระบายความร้อนด้วยของเหลว

ระบายความร้อนด้วยอากาศ

การระบายความร้อนด้วยอากาศเป็นวิธีการทำความเย็นที่ค่อนข้างง่ายและคุ้มค่า ทำงานโดยใช้พัดลมเป่าลมเหนือตัวเรือนสปินเดิล อากาศที่เคลื่อนที่จะพาความร้อนที่เกิดจากสปินเดิลออกไป ทำให้อุณหภูมิอยู่ในช่วงที่ปลอดภัย

ข้อดีหลักประการหนึ่งของการระบายความร้อนด้วยอากาศคือความเรียบง่าย มีส่วนประกอบน้อยกว่าเมื่อเทียบกับระบบระบายความร้อนด้วยของเหลว ซึ่งหมายความว่ามีความต้องการในการบำรุงรักษาน้อยลง และลดโอกาสที่จะเกิดการรั่วไหล โดยทั่วไปแล้ว สปินเดิลระบายความร้อนด้วยอากาศจะมีขนาดกะทัดรัดกว่า ทำให้เหมาะสำหรับเราเตอร์ Nesting CNC ขนาดเล็กหรือการใช้งานในพื้นที่จำกัด

อย่างไรก็ตาม การระบายความร้อนด้วยอากาศก็มีข้อจำกัด ความสามารถในการทำความเย็นของอากาศค่อนข้างต่ำเมื่อเทียบกับของเหลว เป็นผลให้สปินเดิลระบายความร้อนด้วยอากาศอาจไม่สามารถรองรับการใช้งานที่มีกำลังสูงหรือการทำงานต่อเนื่องได้อย่างมีประสิทธิภาพเท่ากับสปินเดิลระบายความร้อนด้วยของเหลว ในสถานการณ์การตัดเฉือนความเร็วสูงหรืองานหนัก ระบบระบายความร้อนด้วยอากาศอาจประสบปัญหาในการกระจายความร้อนอย่างรวดเร็วเพียงพอ ส่งผลให้สปินเดิลร้อนเกินไป

ระบายความร้อนด้วยของเหลว

การระบายความร้อนด้วยของเหลวเป็นวิธีระบายความร้อนที่มีประสิทธิภาพมากกว่าที่ใช้กันทั่วไปใน Nesting CNC Router ที่มีประสิทธิภาพสูง โดยทั่วไปจะใช้สารหล่อเย็น เช่น น้ำหรือส่วนผสมของน้ำ-ไกลคอล เพื่อดูดซับและถ่ายเทความร้อนออกจากสปินเดิล

ระบบระบายความร้อนด้วยของเหลวประกอบด้วยถังเก็บน้ำหล่อเย็น ปั๊ม เครื่องแลกเปลี่ยนความร้อน และชุดท่อที่หมุนเวียนสารหล่อเย็นรอบสปินเดิล ปั๊มจะบังคับสารหล่อเย็นผ่านท่อโดยสัมผัสกับตัวเรือนสปินเดิล เมื่อสารหล่อเย็นดูดซับความร้อนจากสปินเดิล มันจะถูกหมุนเวียนไปยังตัวแลกเปลี่ยนความร้อน ซึ่งความร้อนจะกระจายออกสู่สิ่งแวดล้อมโดยรอบ

ข้อได้เปรียบหลักของการระบายความร้อนด้วยของเหลวคือความสามารถในการทำความเย็นสูง ของเหลวมีความจุความร้อนจำเพาะสูงกว่าอากาศมาก ซึ่งหมายความว่าของเหลวสามารถดูดซับความร้อนต่อหน่วยปริมาตรได้มากขึ้น ซึ่งช่วยให้สปินเดิลระบายความร้อนด้วยของเหลวทำงานในระดับพลังงานที่สูงขึ้นและเป็นระยะเวลานานขึ้นโดยไม่มีความร้อนสูงเกินไป การระบายความร้อนด้วยของเหลวยังช่วยควบคุมอุณหภูมิได้แม่นยำยิ่งขึ้น ซึ่งจำเป็นต่อการรักษาความแม่นยำและเสถียรภาพของกระบวนการตัดเฉือน

ในทางกลับกัน ระบบระบายความร้อนด้วยของเหลวมีความซับซ้อนและมีราคาแพงกว่าระบบระบายความร้อนด้วยอากาศ จำเป็นต้องมีการบำรุงรักษาเป็นประจำ รวมถึงการตรวจสอบระดับน้ำหล่อเย็น การเปลี่ยนสารหล่อเย็นเป็นระยะ และตรวจสอบให้แน่ใจว่าปั๊มและเครื่องแลกเปลี่ยนความร้อนทำงานได้อย่างถูกต้อง นอกจากนี้ยังมีความเสี่ยงที่น้ำหล่อเย็นรั่วไหล ซึ่งอาจทำให้เครื่องจักรเสียหายและก่อให้เกิดอันตรายด้านความปลอดภัยได้ หากไม่ได้รับการแก้ไขอย่างทันท่วงที

ส่วนประกอบของระบบระบายความร้อนด้วยของเหลว

หากเรามุ่งเน้นที่ระบบระบายความร้อนด้วยของเหลวที่มีประสิทธิภาพมากขึ้น เรามาดูส่วนประกอบหลักๆ กันดีกว่า:

อ่างเก็บน้ำน้ำหล่อเย็น

อ่างเก็บน้ำน้ำหล่อเย็นคือภาชนะที่ใช้กักเก็บน้ำหล่อเย็น ควรมีความจุเพียงพอเพื่อให้แน่ใจว่าสารหล่อเย็นไหลเวียนอย่างต่อเนื่องระหว่างการทำงานของแกนหมุน โดยปกติอ่างเก็บน้ำจะมีตัวแสดงระดับเพื่อให้ผู้ปฏิบัติงานตรวจสอบระดับน้ำหล่อเย็นได้อย่างง่ายดาย

ปั๊ม

ปั๊มมีหน้าที่หมุนเวียนน้ำหล่อเย็นผ่านระบบ จำเป็นต้องมีอัตราการไหลสม่ำเสมอเพื่อให้แน่ใจว่าการถ่ายเทความร้อนมีประสิทธิภาพ สามารถใช้ปั๊มประเภทต่างๆ ได้ เช่น ปั๊มหอยโข่ง ขึ้นอยู่กับข้อกำหนดเฉพาะของระบบทำความเย็น

เครื่องแลกเปลี่ยนความร้อน

เครื่องแลกเปลี่ยนความร้อนเป็นที่ที่ความร้อนจากสารหล่อเย็นถูกถ่ายโอนไปยังสภาพแวดล้อมโดยรอบ เครื่องแลกเปลี่ยนความร้อนมีหลายประเภท รวมถึงเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศใช้พัดลมเพื่อเป่าลมเหนือครีบตัวแลกเปลี่ยนความร้อน ในขณะที่เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำจะใช้วงจรน้ำสำรองเพื่อขจัดความร้อน

ท่อและสายยาง

ท่อและท่ออ่อนใช้เพื่อเชื่อมต่อส่วนประกอบทั้งหมดของระบบทำความเย็นและปล่อยให้น้ำหล่อเย็นไหลได้อย่างอิสระ ต้องทำจากวัสดุที่ทนทานต่อการกัดกร่อนและสามารถทนต่อแรงดันของการไหลเวียนของน้ำหล่อเย็นได้

การบำรุงรักษาระบบทำความเย็น

การบำรุงรักษาระบบทำความเย็นอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้ของสปินเดิลของเราเตอร์ Nesting CNC

สำหรับระบบระบายความร้อนด้วยอากาศ จำเป็นต้องทำความสะอาดพัดลมและช่องระบายอากาศเป็นประจำเพื่อให้แน่ใจว่าอากาศไหลเวียนได้สะดวก ฝุ่นและเศษผงสามารถสะสมบนใบพัดลมและในช่องระบายอากาศ ส่งผลให้ประสิทธิภาพการทำความเย็นลดลง

ในกรณีของระบบหล่อเย็นด้วยของเหลวควรตรวจสอบระดับน้ำหล่อเย็นอย่างสม่ำเสมอและควรเปลี่ยนน้ำหล่อเย็นตามคำแนะนำของผู้ผลิต เมื่อเวลาผ่านไป สารหล่อเย็นอาจปนเปื้อนสิ่งสกปรก เศษโลหะ หรือสิ่งเจือปนอื่นๆ ซึ่งอาจส่งผลต่อประสิทธิภาพการทำความเย็นและทำให้ส่วนประกอบของระบบเสียหาย ควรตรวจสอบปั๊ม ตัวแลกเปลี่ยนความร้อน และท่อว่ามีรอยรั่วหรือความเสียหายหรือไม่

บทสรุป

ระบบระบายความร้อนของสปินเดิลของเราเตอร์ Nesting CNC มีบทบาทสำคัญในการรับประกันประสิทธิภาพและอายุการใช้งานของเครื่อง ไม่ว่าคุณจะเลือกระบบระบายความร้อนด้วยอากาศหรือของเหลว ขึ้นอยู่กับความต้องการใช้งานเฉพาะของคุณ งบประมาณ และพื้นที่ว่าง ในฐานะซัพพลายเออร์ เราสามารถให้คำแนะนำอย่างมืออาชีพเกี่ยวกับการเลือกระบบระบายความร้อนที่เหมาะสมที่สุดสำหรับเราเตอร์ Nesting CNC ของคุณได้

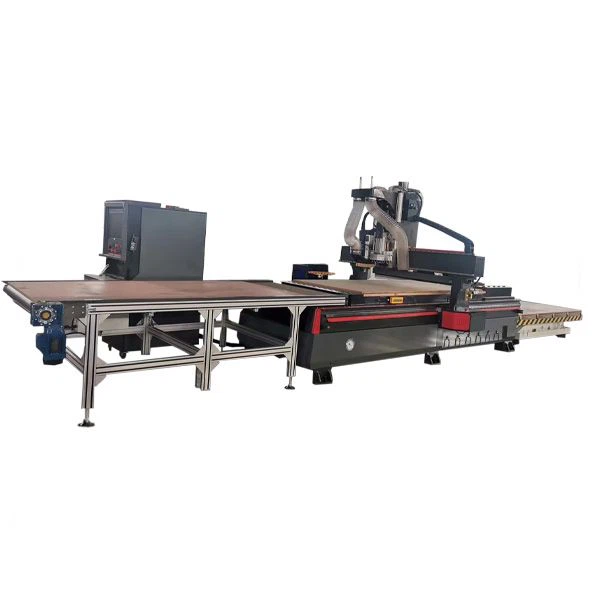

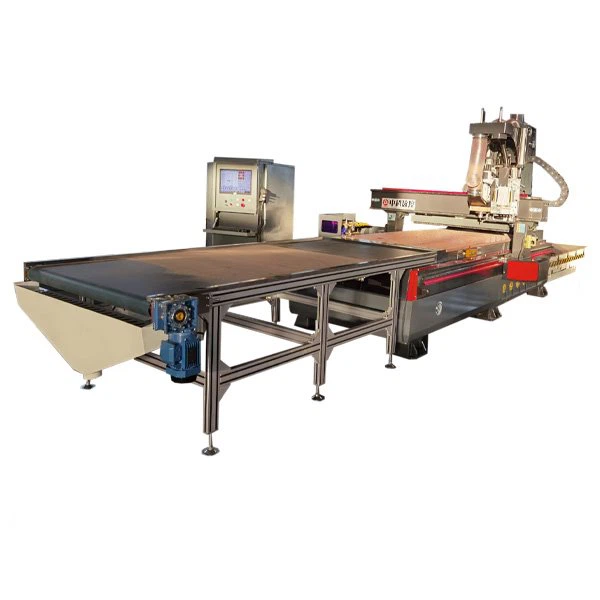

หากคุณสนใจของเราเครื่องทำรังพลาสม่าซีเอ็นซีหรือเครื่องผลิตรัง CNC Genesis Plusหรือหากคุณมีคำถามใดๆ เกี่ยวกับระบบทำความเย็นหรือแง่มุมอื่นๆ ของเราเตอร์ Nesting CNC ของเรา โปรดติดต่อเราเพื่อขอการจัดซื้อและหารือเพิ่มเติม
